Mollierdiagram

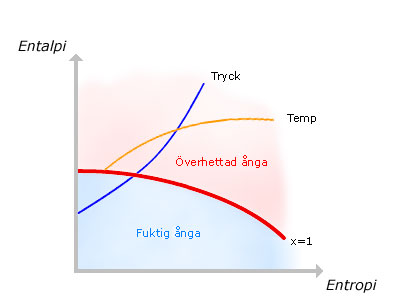

Ett användbart hjälpmedel för att avläsa vattenångans tillstånd är ett mollierdiagram (hs-diagram).

På diagrammets axlar finns avsatt h (entalpi) och s (entropi). Inlagda kurvor finns för abs.tryck (p), temperatur (t), volymitet (v) och spec. ångmängd (x).

Den kraftiga markerade linjen representerar gränskurvan mellan fuktig ånga och överhettad ånga. På kurvan är ångan torr, mättad (x = 1).
