Bus Maximum transfer rate
PCI Express x1 250 Mbit/s
PCI Express x2 500 Mbit/s
PCI Express x4 1000 Mbit/s
PCI Express x16 4000 Mbit/s
PCI Express x32 8000 mbit/s
PCI Express 2.0max 16000 Mbit/s
Systemenheten är det vi normalt kallar själva datorn. Systemenheten innehåller all elektronik eller hårdvara som behövs för att bearbeta data.
När systemenheten ligger under bildskärmen kallad den Desktop. När den står bredvid skärmen kallas den Tower.
Hårdvara kallar man datorns alla delar, oftast de som sitter inuti systemenheten. Till hårdvara räknas alltså t.ex processorn, RAM-minnet, hårddisken, grafikkortet mm.
Mjukvara är filer (data) och program. T.ex operativsystemet, program såsom Word, Excel, m.fl. Dokument skapade i t.ex Word är också mjukvara.
1. Monitor
2. Moderkort
3. Processor (CPU)
4. RAM-minne
5. Expansionsplatser
6. Nätdel (PSU)
7. CD/DVD
8. Hårddisk
9. Mus
10. Tangentbord
Inuti systemenheten
Inuti systemenhelten hittar vi alla komponenter som bygger upp en komplett datorn men även en massa sladdar. En systemenhet utan komponenter kallas för kabinett, chassi, datorlåda eller bara låda.
Inuti systemenheten hittar vi bl.a:
Moderkortet och dess komponenter

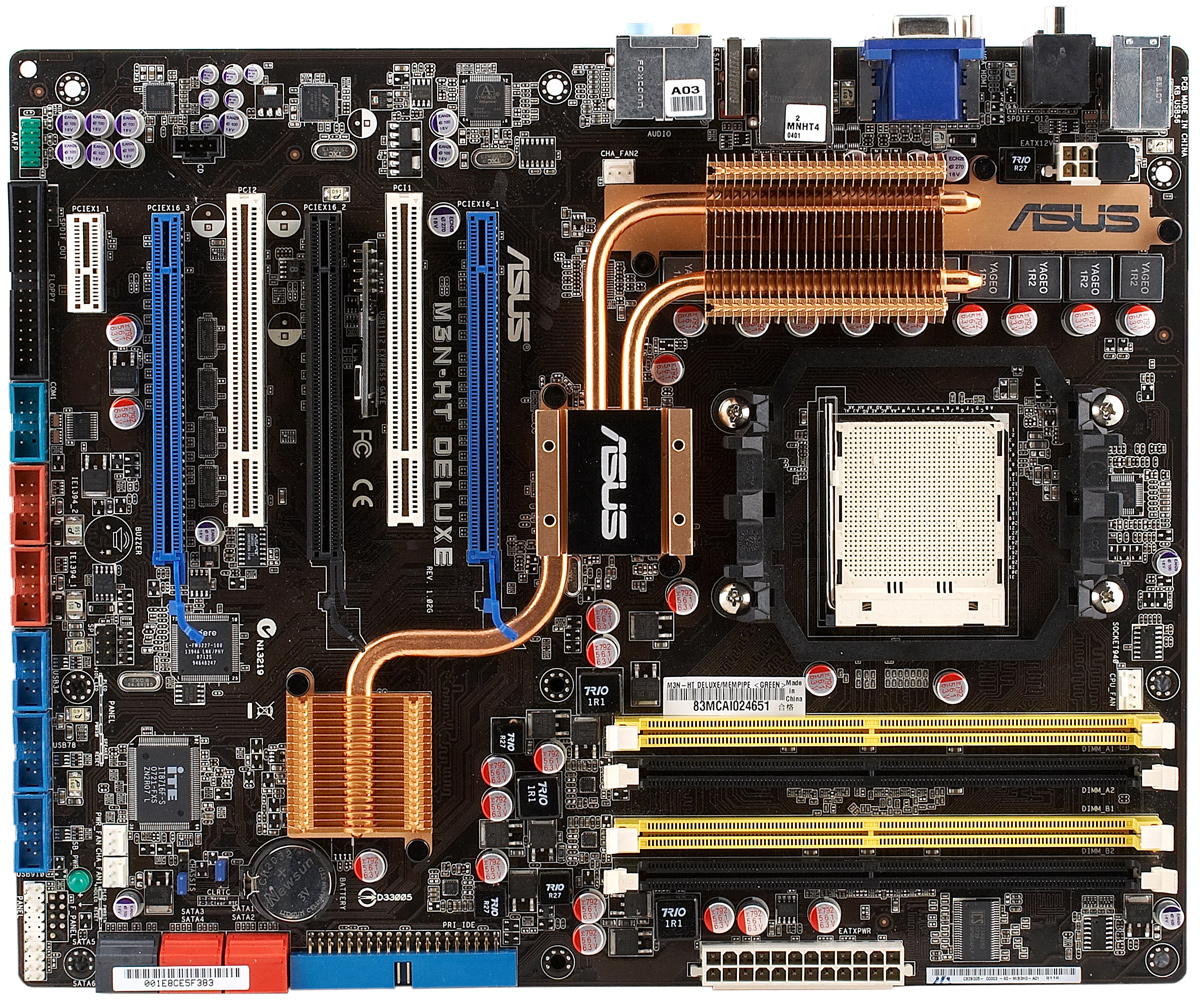

Moderkort (Motherboard/mainboard) är det stora kretskortet i datorn på vilket processorn, minnen och övriga kretsar är monterade. Moderkortet har även anslutningar för mus, tangentbord, hårddiskar, USB-kontakter m.m. Moderkortet är det som sammanlänkar alla delarna i datorn.

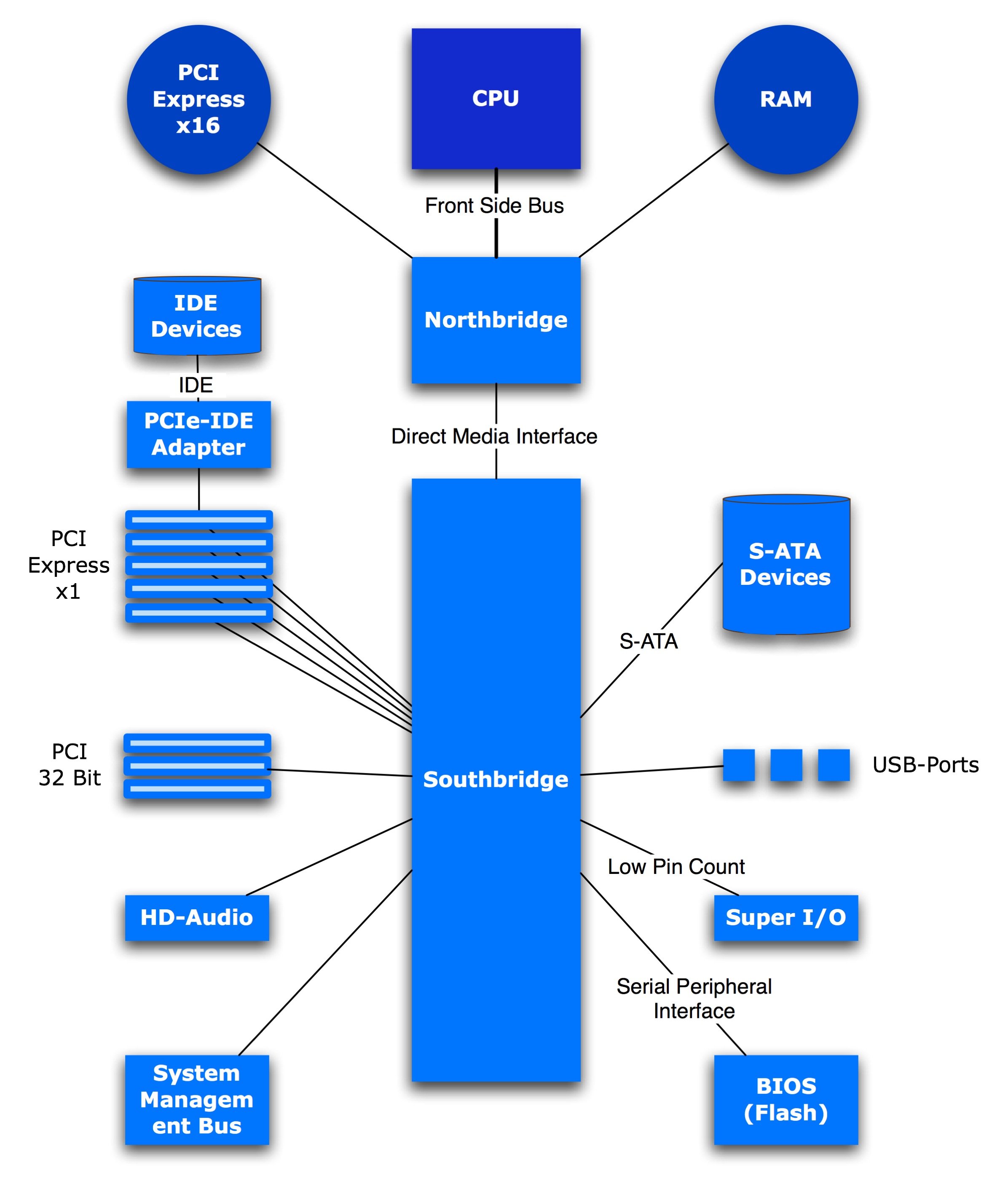

Chipset
Den viktigaste kretsen/kretsarna på moderkortet är Chipset, krestuppsättning på svenska. Chipset används för att stödja huvudprocessorn. Om man pratar om processorn som datorn hjärna skulle man kunna kalla Chipset för datorns hjärta. Det hjälper till att pumpa runt informationen på moderkortet. Chipset hanterar kommunikationen mellan t.ex hårddisk - minne - processor, men även mellan processor och externa portar.
PCI-Express (PCIe)
PCI-Express är en standard på expansionsbussar som helt har ersatt de tidigare PCI och AGP-bussarna i en dator. PCIe är seriell till skillnad mot tidigare bussar som var parallella.
PCIe-bussen består av ett antal kanaler som kan överföra 250Mbit/s vardera. Om man vill ha högra hastighet kan man kombinera flera kanaler. 2, 4, 8 eller 16 kanaler kan användas samtidigt. Ett grafikkort kanske använder 16 kanaler (PCIe 16x) vilket ger 4000 Mbit/sek medan ett ljudkort kanske klarar sig med en kanal (PCIe 1x) vilket ger 250 Mbit/s
