Stolpdiagram

Här ska vi gå igenom hur man gör ett stolpdiagram.

Exempel: Ett antal familjer tillfrågas om hur många barn de har. Deras svar visas i rutan nedan. Gör ett stolpdiagram som åskådliggör materialet.

0   0   1   0   3   2   0   4   0   1

1   0   2   2   1   3   1   1   0   3

2   3   0   1   1   2   4   2   0   2

1   2   2   5   1   0   2   0   3   1

0   2   1   3   1   2   0   3   0   4

Börja med att pricka av svaren i en tabell, summera antalet och för in resultatet i tabellen i kolumnen märkt Frekvens som anger antalet familjer med ett visst antal barn.

Antal barn

Avprickning

Frekvens

0

||||| ||||| ||||

14

1

||||| ||||| |||

13

2

||||| ||||| ||

12

3

|||| ||

 7

4

|||

 3

5

|

 1

Totalt:

.

50

Beräkna sedan den relativa frekvensen. Den relativa frekvensen för familjer utan barn får vi genom att ta detta antal, 14 st. och beräkna hur många procent de utgör av det totala antalet familjer, 50 st.

Vi får: 14 / 50 = 0,28 = 28 %

Gör på samma sätt med de andra värdena och för in det i tabellen. Kontrollera att summan blir 100 %.

Antal barn

Avprickning

Frekvens

Relativ frekvens

0

||||| ||||| ||||

14

 28 %

1

||||| ||||| |||

13

 26 %

2

||||| ||||| ||

12

 20 %

3

|||| ||

 7

 14 %

4

|||

 3

   6 %

5

|

 1

   2 %

Totalt:

.

50

100 %

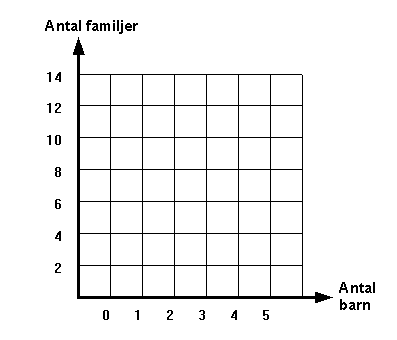

Gör sedan diagrammet genom att först rita upp axlarna och sätta av antalet barn på den horisontella axeln och antalet familjer på den vertikala axeln.

Därefter gör vi stolparna för varje familjetyp.

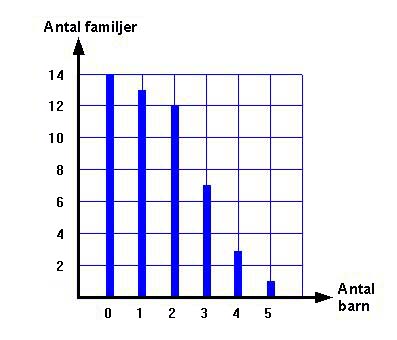

Nu är stolpdiagrammet klart.
