Stjärna

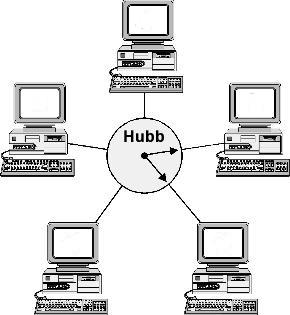

I en Stjärntopologi ansluts alla datorer till en centralt placerad enhet som kallas Hubb (eller Nav). Signalerna skickas från en dator genom Hubben till alla datorer i nätverket.

Stjärnnät

Stjärntopologin erbjuder centraliserad skötsel och placering av utrustningen. Däremot behöver denna topologi väldigt mycket kabel eftersom varje dator måste anslutas med en egen kabel till den centrala hubben. Dessutom är denna topologi beroende av att den centrala enheten fungerar. Går hubben sönder stoppas alltså hela nätverket. Som tur är har hubbar en mycket hög driftsäkerhet vilket gör att denna topologi ändå är att föredra. Om en dator som är ansluten till hubben går sönder kan däremot de andra datorerna fortsätta att använda nätverket som vanligt.

En stjärntopologi använder inte terminatorer.

Hubbar
En komponent som blivit så vanlig att den nästan räknas som standard är Hubben. En Hub är den centrala komponenten i en Stjärntopologi till vilken alla datorer i ett stjärnnätverk kopplas.

Det finns följande 3 typer av Hubbar:

Aktiva Hubbar
I dag är de flesta hubbar aktiva vilket betyder att de återskapar signalen på samma sätt som en Repeater. Aktiva Hubbar har vanligtvis mellan 8-24 portar och behöver ström för att fungera.

Passiva Hubbar
Vissa typer av hubbar, till exempel kopplingspaneler, är passiva vilket innebär att de inte återskapar signalen. De används mest bara för att koppla samman många enheter till varandra. Passiva Hubbar fungerar utan extra strömförsörjning.

Hybrida Hubbar
Dessa är ganska avancerade Hubbar som har anslutningar för flera olika typer av kablar. Hybrida Hubbar kan därför användas för att koppla samman olika nätverkstopologier. Hybrida hubbar är även aktiva.

Fördelar med Hubbar:
Nätverk med hubbar erbjuder flera fördelar jämfört med system som inte använder dom.

I en standard Busstopologi innebär till exempel ett kabelbrott att hela nätverket stoppas. I en topologi som använder hubb betyder ett kabelbrott endast att segmentet som ansluter slutar fungera medan de andra kan fortsätta använda nätverket som vanligt.

Att koppla in en ny dator eller Hub stör inte resten av nätverket vilket gör utbyggnad mycket lätt.

Hubbar gör det också möjligt att koppla samman olika typer av kablar.

Många aktiva Hubbar innehåller verktyg för att övervaka nätverkstrafiken och avläsa belastningen på nätverket.

Nackdelar med Hubbar:

Om hubben går sönder stoppas hela nätverket. Detta är dock den enda nackdelen och dessutom är hubbar väldigt pålitliga och går sällan sönder.
